Tuotetiedot:

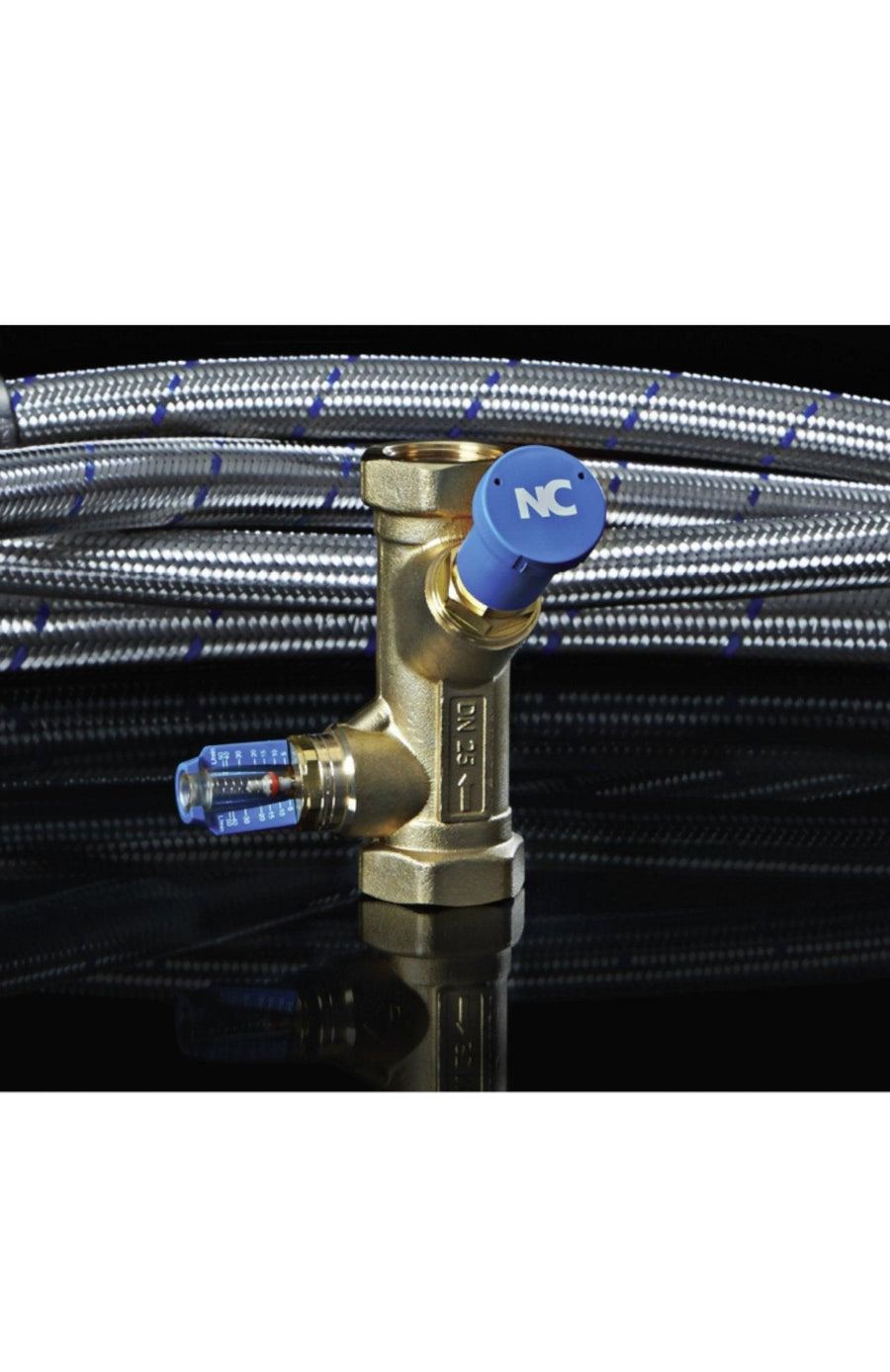

NC Flow -linjasäätöventtiilin lämpöeriste
-
Helppo ja tarkka säätö
-
Laaja mittausalue: Vmax/Vmin = 8:1
-
Mittalaitteita ei tarvita
-
NC Flow voidaan asentaa kaikkiin asentoihin
-
Tasapainotus ilman datalaskentaa
-
Ei korjaustaulukoiden tarvetta glykolilisälle +20°C:ssa
-

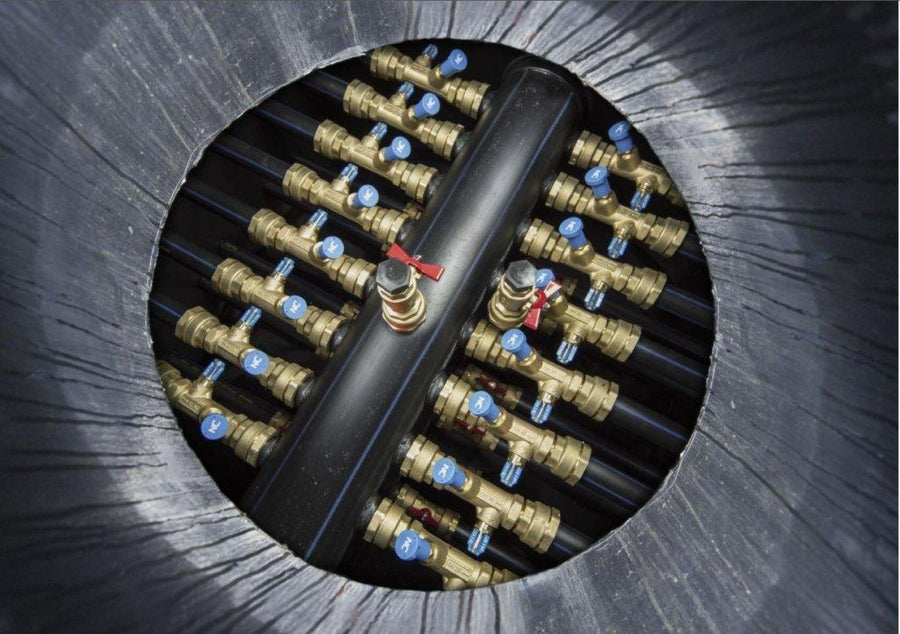

Voidaan käyttää lämmitys- ja lämmönkeruuverkoissa
-
Tilaa myös NC Flow -Linjasäätöventtiilin Lämpöeriste
NC Flow on tarkoitettu lämmitys- ja jäähdytysjärjestelmien säätöön. Väärin asetettu virtaus on yleinen syy laitosten alhaiselle hyötysuhteelle.

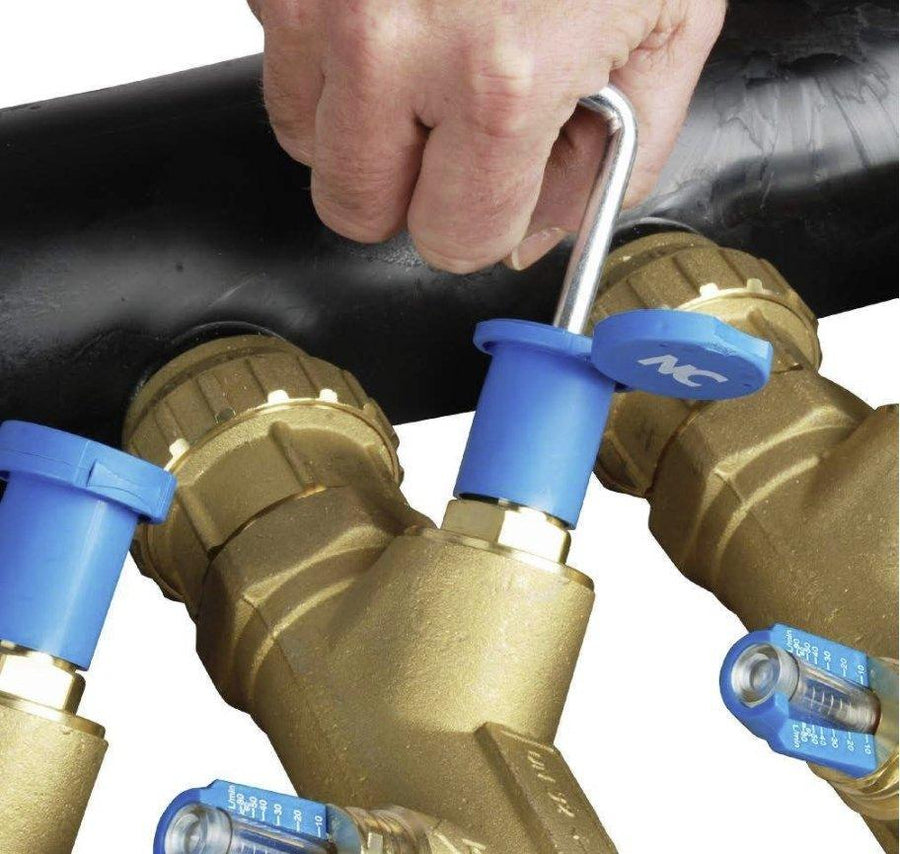

NC Flow -ventiilien käyttö ei vaadi erityisosaamista ja niillä on nopea ja helppo säätää järjestelmien tehoa.

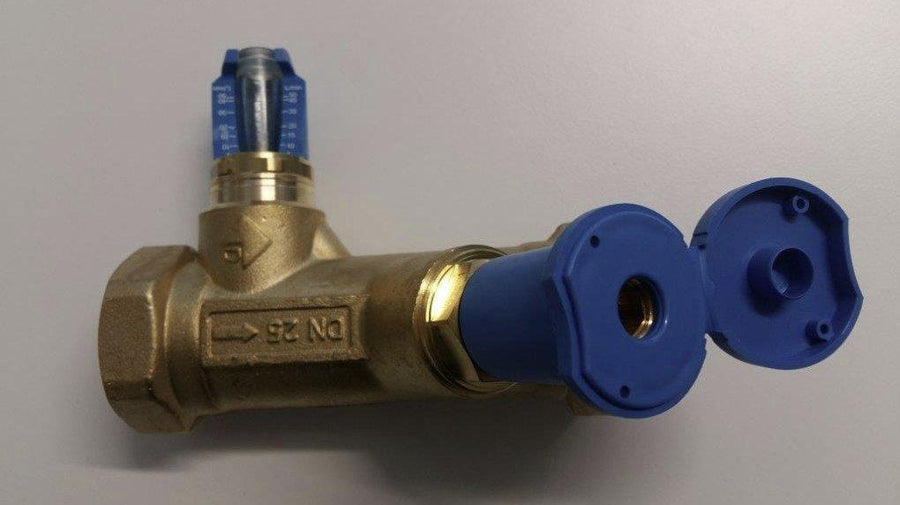

NC Flow -venttiili on varustetu virtausmittarilla, joka mittaa virtausta koko ajan. Valmistettu Ruotsissa.
Mitta-asteikkoa voidaan pyörittää - helppo lukea kaikista asennoista ja virtaus näkyy, vaikka ventiilin runko on eristetty. Koska neste ei kulje virtausmittarin läpi, likaantumisen vaara on eliminoitu, ja virtaus voidaan lukea siksi pitkän aikaa asennuksen jälkeen. NC Flow -ryhmäventtiilin tuloliitännässä on muuttumaton virtausprofiili. Sen vuoksi tarvitaan vain suora putkipala, jonka halkaisija ja pituus ovat samanlaiset kuin tuloliitännän etupuolella olevalla ryhmäventtiilillä.
| Tekniset tiedot | |
|---|---|
| Maks. käyttölämpötila: | 100°C/10bar, +120°C/8bar |
| Min. käyttölämpötila: | -20°C* |
| Maks. käyttöpaine: | 10bar |
| Mittaustarkkuus: | ± 10% lukemasta |
| *käytettäessä sopivaa jäätymisenestoainetta | |
| Materiaalit | |
|---|---|
| Kotelo ja sisäosa: | Messinki |
| Virtausmittari: | Iskunkestävä ja lämmönkestävä muovi |
| Jousi: | Ruostumaton teräs |
| O-rengas: | EPDM-kumi |
| Ventiilityyppi: | Istukkaventtiili |
| Painehäviökäyrästö | |
|---|---|
 |
A: 0,5–7 l/min (Kvs 1,3) |
| B: 2–16 l/min (Kvs 3,0) | |
| C: 4–36 l/min (Kvs 3,5) | |
| D: 5–50 l/min (Kvs 5,5) | |
| E: 10–80 l/min (Kvs 9,0) | |
| F: 15–120 l/min (Kvs 13,0) | |
| G: 20–200 l/min (Kvs 18,0) | |
| (1 bar = 1 000 mbar = 100 kPa) | |
| Tuotenro | Liitäntä | Virtausalue | L | H | H1 | Z |
| V33499415 | Sisä G25 | 5–50 l/min | 120 | 73 | 69 | 6/8* |
| V33499420 | Sisä G32 | 10–80 l/min | 135 | 77 | 77 | 6/8* |
| V33499425 | Sisä G40 | 15–120 l/min | 153 | 80 | 78 | 6/8* |
| V33499430 | Sisä G50 | 20–200 l/min | 176 | 85 | 87 | 6/8* |
| * 6 mm säädölle / 8 mm lukitukselle (memostop) | ||||||
